技術參數:
機 型： | CGP-400 |
**輸入功率： | 40KW |
輸入電壓范圍： | 三相 340-420V |
輸入電壓頻率： | 50HZ-60HZ |
輸出振蕩頻率： | 50KHZ-200KHZ |
加熱、保溫\冷卻時間 | 0.1S-99.9S |
暫載率： | 100% |
冷卻水流量： | 0.2Mpa ≥ 5L/MIN |
冷卻水溫度： | 小于45度 |
重量： | 主機:30Kg 分機:25Kg |
主要應用及特點：
適合于很多加熱用途如：
（1）小齒輪、小軸等零件熱處理
（2）碳鋼螺絲和不銹鋼螺絲加熱粘膠
（3）學校及研究所用磁懸浮熔煉
（4）碎料或粉末料的熔煉
（5）銅管接頭焊接等。
系列設備結構采用我公司第三代逆變控制技術，在使用常規IGBT器件的基礎上， 使設備不僅能輸出頻率高達200KHZ的大功率高頻電源，而且設備可靠性高， 使固態高頻取代電子管高頻成為可能。
帶計時功能的優點及應用：
1、 加熱功率、加熱時間、保溫功率、保溫時間分別獨立可調，可在一定程度上有效地控制加熱曲線和加熱溫度；
2、 應用于重復性高的工件加熱和快速加熱；
3、 應用于釬焊中時，采用快速加熱和保溫功能相結合，既實現快速加熱，同時又可在釬料熔化時進行保溫，使焊料充分鋪展；

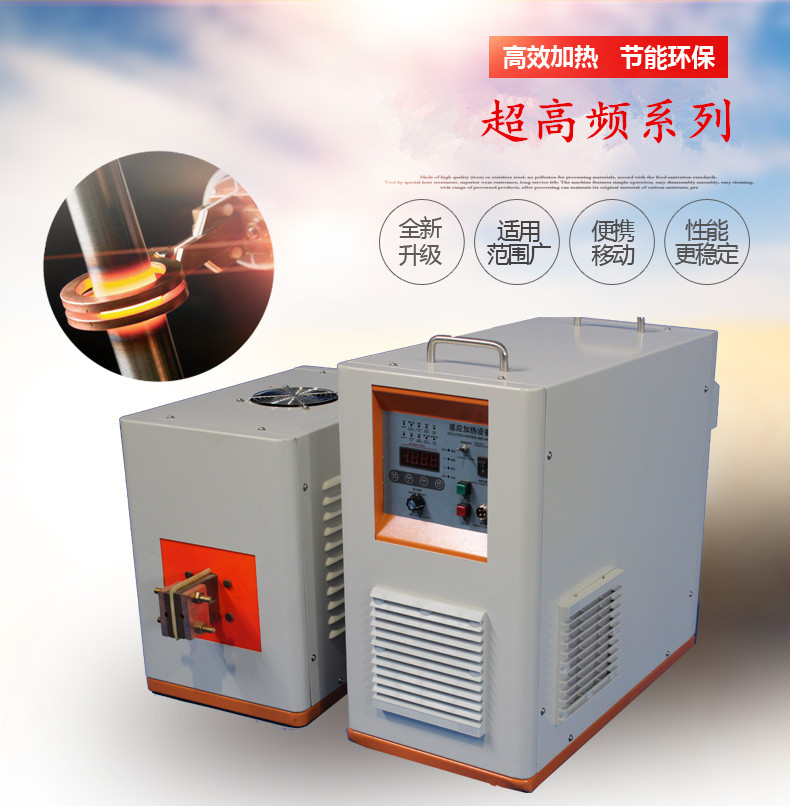

分體式結構的優點及應用：
1、 在分體式設備中，高頻電源（主機）與高頻變壓器（分機）分離，主—分機間連線2米長；
2、 應用于環境很差的工作場所，可以將主機封閉在干凈的空間，大大減少主機的維修率，增加設備的可靠性；
3、 應用于流水線作業或成套設備中，小分機占用較小的臺面空間，容易移動；
工作原理及結構特點：
系列設備采用串聯諧振電路，諧振后通過高頻變壓器輸出低電壓、大電流的高頻電源。
此系列設備采用IGBT功率器件和我公司第三代變流控制技術---雙調控變流控制技術。在這種技術中，功率和變頻獨立調控，采用IGBT開關器件和非晶態 電感構成高頻斬波電路調節功率，采用IGBT串聯諧振及頻率自動跟蹤技術獲得精確的軟開關控制逆變過程，使設備在大功率下的工作可靠性大大提高，使得設備 在大功率領域得到了發展，100%設備暫載率得以實現。
此系列設備中，諧振電容串聯在高頻變壓器付邊，所以高頻變壓器上電壓低，大大降低了由于高壓引起的絕緣和打火問題，使設備的工作可靠性大為提高，同時高頻變壓器體積小，重量輕，損耗低。
